Especificação do item
  • Power: Low Power
  • Name: Waveshare
  • Frequency: Low Frequency
  • Type: SCM
  • Model Number: CoreEP4CE10
  • Category: FPGA Core Board
  • For use with: EP4CE10 Development & Evaluation
  • Onboard MCU: EP4CE10F17C8N (ALTERA Cyclone IV)
  • Feature 1: 1 x EPCS16SI8N, nCONFIG button, RESET button, 4 x LEDs
  • Debugging/Programming: supports JTAG
Descrição do produto
RAM: 414kb
PLLs: 2
LEs: 10 K
I/Os: 164
pacote: BGA256

5 pçs/lote Placa CoreEP4CE10 Ciclone EP4CE10 Altera EP4CE10 ALTERA Cyclone IV CPLD & IOs Desenvolvimento FPGA Placa de Núcleo Completo

FPGA placa de núcleo, características do chip ALTERA Cyclone IV EP4CE10F17C8N onboard

visão geral

CoreEP4CE10 é uma placa de núcleo fpga que possui um dispositivo EP4CE10F17C8N onboard, suporta uma maior expansão.

  • Dispositivo de Configuração de Série EPCS16SI8N onboard
  • circuito integrado FPGA básica, como circuito de relógio
  • botão nCONFIG onboard, botão DE RESET, 4 x LEDs
  • todos os I/O portos são acessíveis nas pin headers
  • onboard JTAG depuração/programação de interface
  • 2.00mm pitch cabeçalho design, apropriado para ser conectado-em seu sistema de aplicação

que \\ 's a Bordo

  1. EP4CE10F17C8N:ALTERA Ciclone IV FPGA dispositivo que apresenta:
    • Freqüência De operação:50 MHz
    • Tensão de funcionamento:1.15 V-3.465 V
    • pacote:BGA256
    • I/Os:164
    • LEs:10 K
    • RAM:414kb
    • PLLs:2
    • depuração/Programação:suporta JTAG
  2. AMS1117-3.3 (no lado inferior),3.3 V regulador de tensão
  3. AMS1117-2.5 (no lado inferior),2.5 V regulador de tensão
  4. AMS1117-1.2 (no lado inferior),1.2 V regulador de tensão
  5. EPCS16,a bordo de memória FLASH serial, para o armazenamento de código
  6. indicador de alimentação
  7. LEDs
  8. botão de Reset
  9. botão nCONFIG:para re-configurar o chip FPGA, o equivalente de poder zerando
  10. 50 M de cristal ativa
  11. interface JTAG:para depuração/programação
  12. expansor de pinos do FPGA,VCC, GND e todo o I/O portos são acessíveis em conectores de expansão para mais expansão

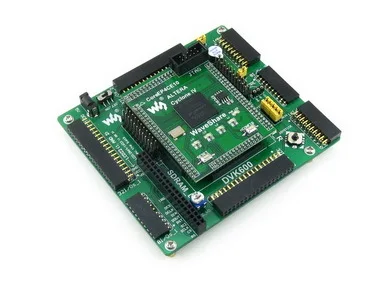

fotos


nota:
CoreEP4CE10 fornece interface de depuração JTAG, ainda não integrar qualquer função de depuração, um depurador é necessária.
placa mãe e programador/depurador nas fotos NÃO estão incluídos no preço.

Detalhes do pacote
  • Tipo de unidade: item
  • Peso do pacote: 0.27kg (0.60lb.)
  • Tamanho do pacote: 20cm x 18cm x 10cm (7.87in x 7.09in x 3.94in)
