Especificação do item
  • Marca: DFRobot
  • Used for: All models of Raspberry pi
  • Touch Screen Type: Resistive
  • Resolution: 800*480
  • Dimension: 121mm* 78mm
  • Touch Panel Interface: I/O
Descrição do produto

5 pçs/lote Raspberry Pi LCD Display de 5 polegadas TFT Tela de Toque Resistiva HDMI Interface para Todos Os Rev de Rapsberry pi (Pi 3) Um/A +/B/B +/2 B

5 polegada da Tela Sensível Ao Toque LCD, interface HDMI, projetado para Raspberry Pi

características

  • 800x480 de alta resolução, controle de toque
  • compatível e Dirigir-se conectar com qualquer revisão do Raspberry Pi (exceto o Pi 1 modelo B ou Pi Zero, que requer um cabo HDMI)
  • Drivers fornecidos (funciona com seu próprio Raspbian/Ubuntu diretamente)
  • interface HDMI para exibir, no I/So necessário (no entanto, o painel de toque ainda precisa de I/Os)
  • controle de luz de fundo para menor consumo de energia
  • alta qualidade do chapeamento de superfície do ouro da imersão

fotos

Interface

PIN NO.SÍMBOLODESCRIÇÃO
1, 173.3 Venergia positiva (3.3 V de entrada de energia)
2, 45 Venergia positiva (5 V de entrada de energia)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24NCNC
6, 9, 14, 20, 25GNDchão
19TP_SIentrada de dados de Painel de Toque SPI
21TP_SOSPI saída de dados do Painel de Toque
22TP_IRQPainel de toque de interrupção, baixo nível enquanto o Painel de Toque detecta comovente
23TP_SCKrelógio de Painel de Toque SPI
26TP_CSPainel de toque de seleção de chip, baixo ativo

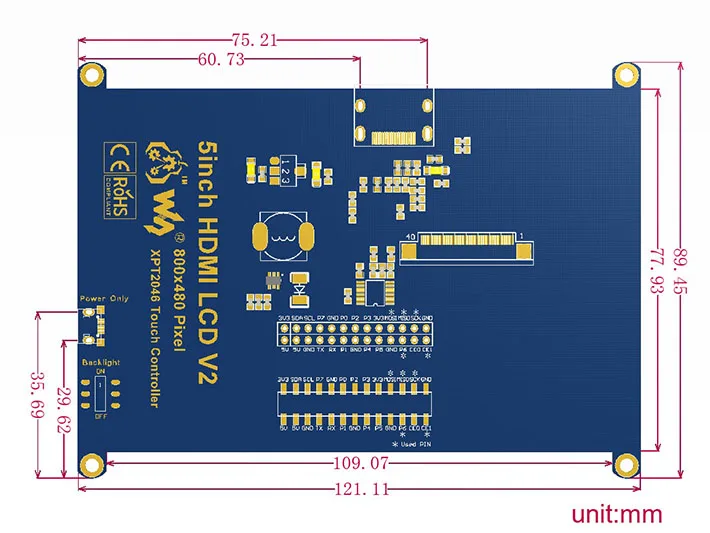

Dimensão externa

5inch-HDMI-LCD-dimension

FAQ

por que o LCD doesn \\ 't trabalhar com meu Raspbian?
para usar a imagem oficial do LCD com o Raspberry Pi, condutor deve ser instalado pela primeira vez. por favor consulte o manual do usuário.
no entanto, para o primeiro teste, você pode querer usar nossa fornecido imagem diretamente.
por que o LCD ainda doesn \\ 't trabalhar com o Waveshare fornecido imagem?
verifique se a conexão de hardware está correta e se conecta bem.
certifique-se a imagem no cartão de TF é queimado corretamente.
o PWR vai continuar e a LEI vai manter a piscar quando o Raspberry Pi é iniciado com êxito, no caso de ambos os dois LEDs continuar, é possível que a imagem foi queimado de forma incorreta OU o cartão do TF estava em mau contato.
qual a fonte de alimentação que Eu deveria usar?
é altamente recomendado o uso de um stand-alone 5 V/2A adaptador de alimentação, porque a porta USB do PC \\ pode não ter energia suficiente para suportar o Pi e LCD.

para mais informações, por favor verifique a página wiki.

Anti-Pirataria

Anti-Pirataria

nota: Este produto é protegido por patente, qualquer um que faz cópias/knock-off DEVE ser responsabilizada em conformidade com a lei.

desde o primeiro-geração Raspberry Pi lançado, Waveshare tem vindo a trabalhar na concepção, desenvolvimento, e produzir vários LCDs toque fantástico para o Pi. infelizmente, existem muito poucos piratas/knock-off produtos no mercado. eles \\ 're geralmente algum pobre cópias de nossas primeiras revisões de hardware, e vem com nenhum serviço de apoio.

para evitar se tornar uma vítima de produtos piratas, por favor preste atenção aos seguintes características quando se compra:


(clique para ampliar)

Guia de seleção

Número da peça resolução Interface de LCD Interface Do Painel de toque para uso com dimensão (mm) Tipo de Painel de toque como você se sente característica
2.8 polegadas LCD RPi (A) 320x240 I/O I/O Pi como o Pi 3B resistiva baixo custo
3.2 polegadas LCD RPi (B) 320x240 I/O I/O Pi como o Pi 3B resistiva baixo custo
3.5 polegadas LCD RPi (A) 320x480 I/O I/O Pi como o Pi 3B resistiva custo efetivo
3.5 polegadas LCD RPi (B) 320x480 I/O I/O Pi como o Pi 3B resistiva IPS tela
4 polegadas LCD RPi (A) 320x480 I/O I/O Pi 94 × 61 resistiva IPS tela
4 polegadas LCD HDMI 800 × 480 HDMI I/O Pi 99 × 58 resistiva IPS tela
4.3 polegadas LCD HDMI 480 × 272 HDMI I/O Pi 106 × 68 resistiva custo efetivo
5 polegadas LCD HDMI 800x480 HDMI I/O Pi 121x78 resistiva baixo custo
5 polegadas LCD HDMI (B) 800x480 HDMI USB não só Pi 121x76 resistiva suporta vários sistemas
7 polegadas LCD HDMI 1024 × 600 HDMI I/O Pi 165 × 107 resistiva baixo custo
7 polegadas LCD HDMI (B) 800x480 HDMI USB não só Pi 165x107 capacitiva suporta vários sistemas
7 polegadas LCD HDMI (C) 1024x600 HDMI USB não só Pi 165x107 capacitiva tela IPS, suporta vários sistemas
10.1 polegadas LCD HDMI 1024 × 600 HDMI I/O Pi 235 × 144 resistiva custo efetivo
10.1 polegadas LCD HDMI (H) 1024x600 HDMI USB não só Pi 257x162 capacitiva suporta vários sistemas
10.1 polegadas LCD HDMI (B) 1280x800 HDMI USB não só Pi 274 × 187 capacitiva tela IPS, suporta vários sistemas

nota:
3B = Pi Raspberry Pi 3 Modelo B
se o LCD é destinado para reproduzir vídeos, por favor escolher aquele com HDMI interface de exibição para uma melhor experiência.

dê uma olhada:

CONTEÚDO DO PACOTE

  1. 5 polegadas LCD HDMI x 1
  2. conector HDMI x 1
  3. caneta de toque x 1
  4. RPi pacote de parafusos (4 pcs) x 1
  5. DVD x 1
Detalhes do pacote
  • Tipo de unidade: lot (5 itens/lot)
  • Peso do pacote: 0.9kg (1.98lb.)
  • Tamanho do pacote: 30cm x 18cm x 10cm (11.81in x 7.09in x 3.94in)
