  • Marca: DFRobot
  • Demo Board Type: Others
  • Category: ALTERA FPGA Development Board
  • For use with: EP4CE6 Development & Evaluation
  • Onboard MCU: EP4CE6E22C8N (ALTERA Cyclone IV)
  • Feature: Open & Modular design, features various communication interfaces
  • Onboard devices: 1 x EPCS16SI8N, 4 x LEDs, 1 x User key, 1 x Joystick, 1 x Buzzer
  • Communication interfaces: 3 x LCD, 4 x 8I/Os, 2 x 16I/Os, 2 x 32I/Os,3 x USB, 1 x VGA, 1 x PS/2
  • Place of Origin: Guangdong, China (Mainland)
Descrição do produto

olá,
sua ordem é menos de us $8, unificamos enviar China Post Ordinária Pequenos Pacotes Plus.
não há informações de rastreamento, normalmente chegou em seu país é de 40-70 dias, nós não aceitamos a disputa,
se você não esperar, recomenda-se que a ordem de compra é mais de us $8,


sua ordem é mais do que us $8, unificamos de tomar as providências para o seu China Post Registered Air Mail,
ter um número de rastreamento informações de consulta, geral chegou em seu país é de 25 a 50 dias,
por favor após o recebimento da mercadoria, os produtos em uma avaliação de 5 estrelas, muito obrigado pela sua compreensão,

EP4CE6 EP4CE6E22C8N ALTERA Ciclone IV FPGA Desenvolvimento Bordo Kit Todos Os I/O Expander = OpenEP4CE6-C Padrão Navio Livre
conselho de desenvolvimento projetado para ALTERA Ciclone IV FPGA series, apresenta o EP4CE6 onboard, e integra várias interfaces padrão, muito fácil para expansões periféricas.

visão geral

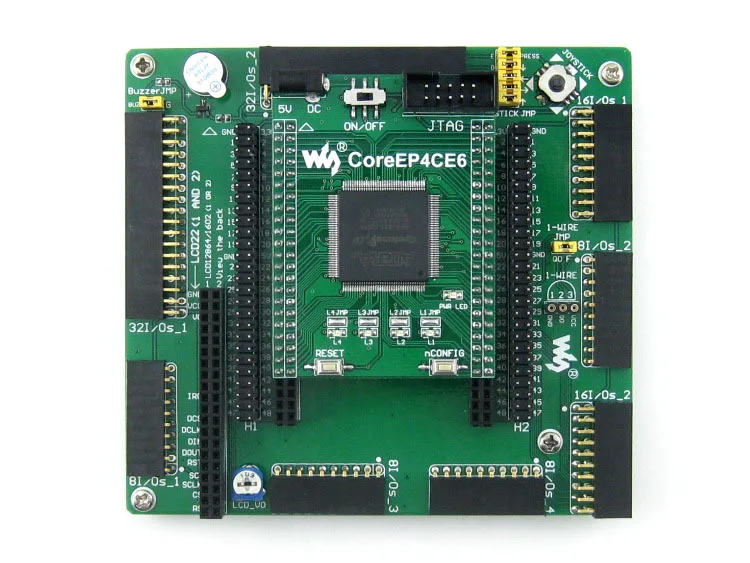

OpenEP4CE6-Cé uma placa de desenvolvimento FPGA que consiste na placa mãeDVK601e a placa de núcleo FPGACoreEP4CE6.
OpenEP4CE6-C suporta uma maior expansão com vários placas de acessório opcional para aplicação específica. o design modular e aberto torna o ideal para iniciar o desenvolvimento de aplicativos com a série dispositivos FPGA ALTERA Ciclone IV. OpenEP4CE6-C permite que você comece seu projeto com o processador Nios II com facilidade e rapidez.

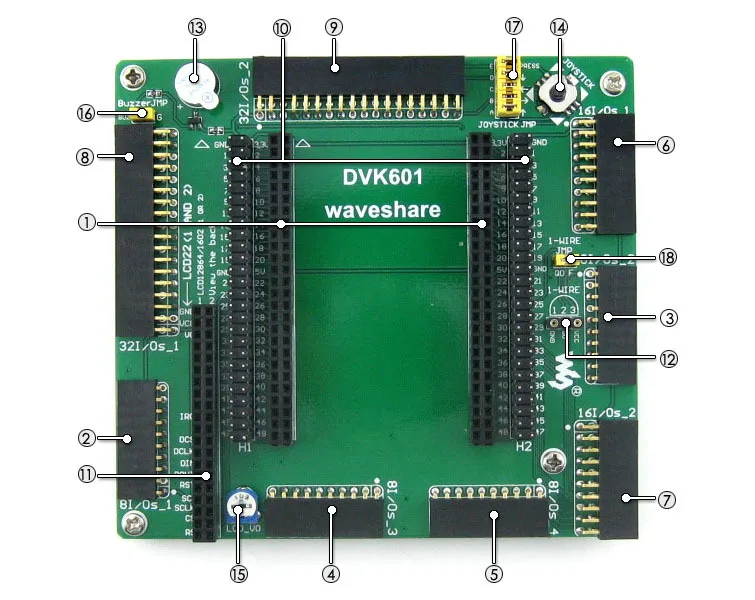

que \\ 's na placa mãe

  1. conector da placa de núcleo FPGA CPLD:para facilmente conectar placas de núcleo que integram um chip FPGA CPLD onboard, tais como Core3S250E
  2. 8I/Os_1 interface,para a conexão de placas acessórias/modules
  3. 8I/Os_2 interface,para a conexão de placas acessórias/modules
  4. 8I/Os_3 interface,para a conexão de placas acessórias/modules
  5. 8I/Os_4 interface,para a conexão de placas acessórias/modules
  6. 16I/Os_1 interface,para a conexão de placas acessórias/modules
  7. 16I/Os_2 interface,para a conexão de placas acessórias/modules
  8. 32I/Os_1 interface,para a conexão de placas acessórias/modules
  9. 32I/Os_2 interface,para a conexão de placas acessórias/modules
todos os I/O interfaces acima:
  • capaz de ser simuladas como USART, I2C, SPI, PS/2, etc.
  • capaz de conduzir a dispositivos como FRAM, FLASH, USB, Ethernet, etc.
10.conectores de expansão FPGA
  • FPGA pinos são acessíveis em conectores de expansão
  • para a conexão de placa acessória SDRAM
11.interface de LCD,para ligar LCD22, LCD12864, LCD1602
12.UM FIO de interface:facilmente se conecta a dispositivos um fio (TO-92 do pacote), tais como o sensor de temperatura (DS18B20), número de registo electrónico (DS2401), etc.
13.Buzzer
14.Joystick:cinco posições
15.potenciômetro:para ajuste lcd22 luz de fundo, ou LCD12864, ajuste de contraste LCD1602
16.jumper de Buzzer
17.ponte Joystick
18.UM FIO de jumper

para jumpers 16-18:

  • curto o jumper para conectar para I/Os utilizados no exemplo de código
  • abrir o jumper para conectar a outros pinos personalizados através de fios jumper

o DVK601 suporta uma ampla gama de diferentes placas de núcleo, por conseguinte, alguns dos as interfaces podem ser Não-Ligado e inúteis durante a conexão com certos placa de núcleo.

que \\ 's sobre o CoreEP4CE6

  1. EP4CE6E22C8N:ALTERA Ciclone IV FPGA dispositivo que apresenta:
    • Freqüência De operação:50 MHz
    • Tensão de funcionamento:1.15 V ~ 3.465 V
    • pacote:QFP144
    • I/Os:80
    • LEs:6 K
    • RAM:270kb
    • PLLs:2
    • depuração/Programação:suporta JTAG
  2. AMS1117-3.3 (no lado inferior),3.3 V regulador de tensão
  3. AMS1117-2.5 (no lado inferior),2.5 V regulador de tensão
  4. AMS1117-1.2 (no lado inferior),1.2 V regulador de tensão
  5. EPCS16 (no lado inferior),a bordo de memória FLASH serial, para o armazenamento de código
  6. indicador de alimentação
  7. LEDs
  8. botão de Reset
  9. botão nCONFIG:para re-configurar o chip FPGA, o equivalente de poder zerando
  10. interruptor de alimentação
  11. 50 M de cristal ativa (no lado inferior)
  12. 5 V DC jack
  13. interface JTAG:para depuração/programação
  14. expansor de pinos do FPGA,VCC, GND e todo o I/O portos são acessíveis em conectores de expansão para mais expansão
  15. jumpers LED

fotos

nota: O OpenEP4CE6-C não integrar qualquer função de programação/depuração, um programador/depurador é necessária.

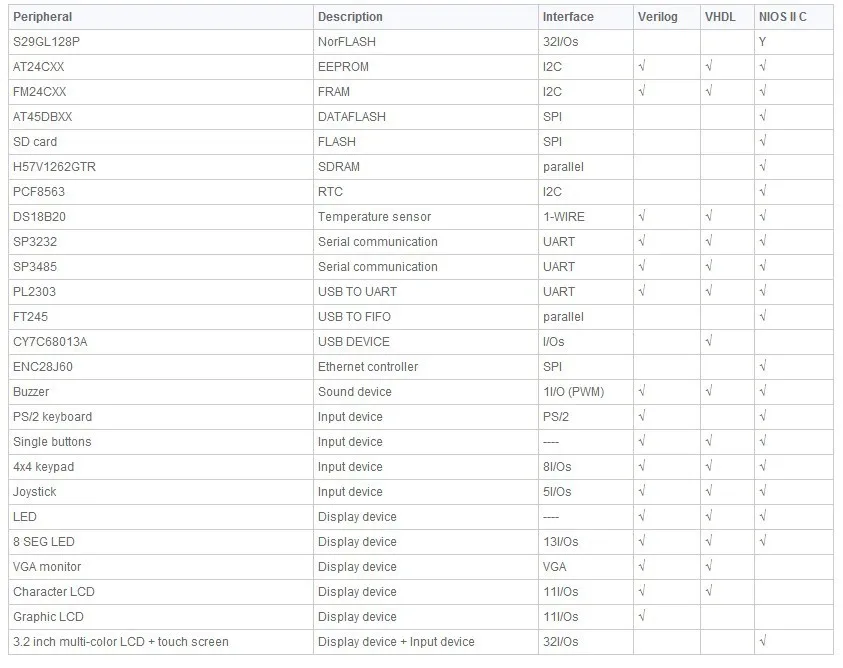

exemplos

a placa de desenvolvimento FPGA OpenEP4CE6-C vem com vários exemplos de códigos para os periféricos suportados, que lhe dão um início rápido para desenvolver seu próprio aplicativo.

depuração/Programação de Interface

a placa de desenvolvimento FPGA OpenEP4CE6-C integra a interface JTAG para programação/depuração.
Nomes De Sinal JTAG & Descrição
Pin Nome Do sinal descrição
1 TCK sinal de Clock
2 GND terra de sinal
3 TDO dados do dispositivo
4 VCC (TRGT) alvo da fonte de alimentação
5 TMS controle da máquina estatal JTAG
6 NC não conectar
7 NC não conectar
8 NC não conectar
9 TDI dados para o dispositivo
10 GND terra de sinal
Cabeçalho JTAG Pinagem

Recursos de desenvolvimento

o Guia Do Usuário CD inclui recursos de desenvolvimento listados como a seguir:
  • Software relacionado (Quaters II, NIOS II etc)
  • Código Demo (Verilog, VHDL e NIOS II C)
  • esquema (PDF)
  • Documentações de Desenvolvimento FPGA (Folhas de Dados etc)

o pacote Contém

o "Pacote padrão" e "Pacote de Placas acessórias" abaixo estão incluídos.

Pacote padrão

  1. OpenEP4CE6-C placa de desenvolvimento x 1
  2. pinos de arame x 2
  3. 2-pin fio x 2
  4. cabo de alimentação USB x 1
  5. guia do usuário CD x 1
